Product Center.
產品中心

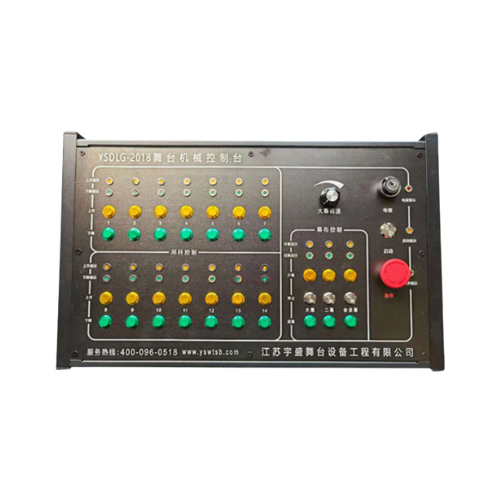

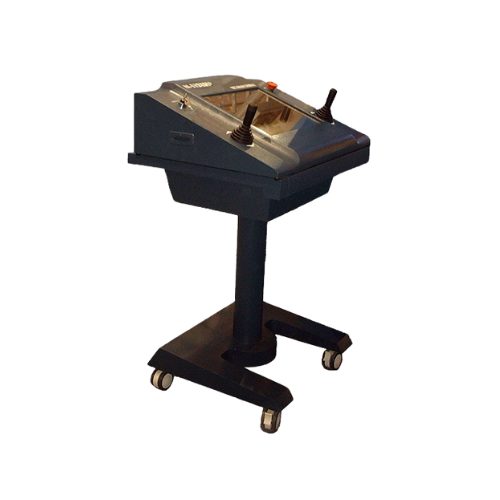

主要功能：(1)點控:可在控制臺或者控制柜上分別點控制上下行程；(2)上下限保護:吊桿具有上下限保護限位功能；(3)沖頂保護:吊桿具有沖頂后自動切斷吊桿主電源的功能。
整個系統兼顧了先進性、可靠性和經濟性原則,可以最大限度發揮設備功能使系統具有良好的性能價格比。
該系統具有結構清晰、可靠性高、操作靈活、快速、控制線路少等優點，實現了軟件及硬件的模塊化擴展性，滿足了舞臺設備對各種工況的控制和操作要求。
為保證控制系統整體性良好，系統電質元器均為國產優質產品。這些產品全部符合國家標準要求，均適宜在現場惡劣環境中使用，自身具有良好的性能和優勢。

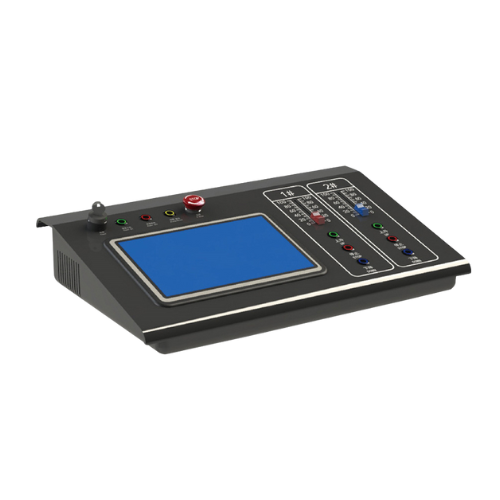

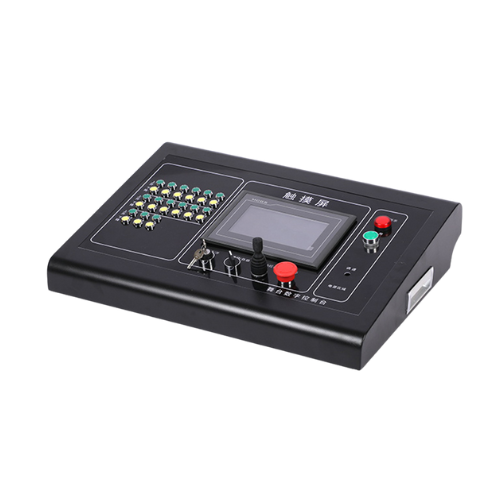

功能：定位、調速、緊急制動；單控、程控、場景配置；信息管理、故障診斷、故障報警；軟件復位、硬件復位、極限復位等主控制臺：自研（含手動備份系統），采用豪華臺式控制臺，定位精度+-5mm
采用智能PLC控制吊桿的自由升降；
控制臺采用MODBUS總線，實現高可靠性通信；
在線路行程上的任何位置都可設置上限值和下限值；
在線路行程上的任何位置都可設置單一自由定位值；
控制任何一個線路的上行、下行、定位和停止；
控制任何一個線路的上限到位、下限到位和定位點到位的停止；
可以在一場演出中設置任意個（超過100）場景的線路定位設計；
可以在一個場景中同時動作10道吊桿；（具體數量依現場實際情況而定）
在每個場景設計中，可以分別設置每個線路的不同的定位位置；
可以對已經設計好的場景內容進行修改；
在演出中，可以按照任意的場景順序控制線路位置；
在線路的運行過程中，具有定位誤差的自動學習和自動校正功能，定位誤差小于1cm
功能：定位、調速、緊急制動；單控、程控、場景配置；信息管理、故障診斷、故障報警；軟件復位、硬件復位、極限復位等主控制臺：自研（含手動備份系統），采用豪華臺式控制臺，定位精度+-5mm
采用智能PLC控制吊桿的自由升降；
控制臺采用MODBUS總線，實現高可靠性通信；
在線路行程上的任何位置都可設置上限值和下限值；
在線路行程上的任何位置都可設置單一自由定位值；
控制任何一個線路的上行、下行、定位和停止；
控制任何一個線路的上限到位、下限到位和定位點到位的停止；
可以在一場演出中設置任意個（超過100）場景的線路定位設計；
可以在一個場景中同時動作10道吊桿；（具體數量依現場實際情況而定）
在每個場景設計中，可以分別設置每個線路的不同的定位位置；
可以對已經設計好的場景內容進行修改；
在演出中，可以按照任意的場景順序控制線路位置；
在線路的運行過程中，具有定位誤差的自動學習和自動校正功能，定位誤差小于1cm
單項設備電氣控制方案說明
功能和特點介紹：
可編程控制器（簡稱PLC）吊桿控制系統利用高可靠的工業控制技術，將分布在不同地點的多個節點聯系在一起，并通過一臺控制主機作為中央控制器進行統一的監控和管理，從而形成一個集中式的控制系統。整個系統全部采用模塊化結構，大大提高了系統的可靠性。同時，使用圖形化用戶界面作為人機對話界面，具有操作簡單，運行可靠的特點。代表了舞臺機械的技術發展水平。
系統的主要功能有：
采用智能PLC控制吊桿的自由升降；
控制臺采用MODBUS總線，實現高可靠性通信；
在線路行程上的任何位置都可設置上限值和下限值；
在線路行程上的任何位置都可設置單一自由定位值；
控制任何一個線路的上行、下行、定位和停止；
控制任何一個線路的上限到位、下限到位和定位點到位的停止；
可以在一場演出中設置任意個（超過100）場景的線路定位設計；
可以在一個場景中同時動作10道吊桿；（具體數量依現場實際情況而定）
在每個場景設計中，可以分別設置每個線路的不同的定位位置；
可以對已經設計好的場景內容進行修改；
在演出中，可以按照任意的場景順序控制線路位置；
在線路的運行過程中，具有定位誤差的自動學習和自動校正功能，定位誤差小于1cm；

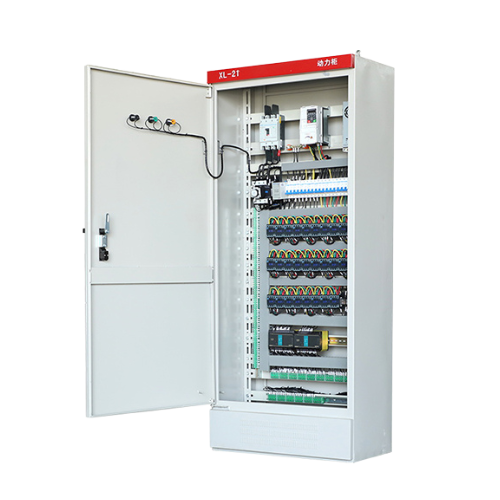

舞臺機械動力柜：
1、殼體采用精選冷軋鋼板，表面經靜電噴塑處理，堅固耐用、防水防腐；接地標志清晰，表面無油銹蝕
2、控制方式: PLC數字控制回路
3、信號處理:數字編碼器采樣，PLC邏輯計算，數字信號傳輸。
4、集成組件:系統總線、輸入/輸出模組
5、保護：帶電壓顯示；過壓保護，短路保護，接地保護，急停保護，過流保護，與行程限位開關，斷火開關及沖頂開關形成多重保護。
6、回路數量: 根據劇院現場設計數量決定。
7、額定電流：20A/路，額定電壓：380V，50HZ。
8、防護等級：外殼防護等級IP30符合要求
9、帶電部件與金屬外殼之間的絕緣電阻≥1000Ω/V
10、智能控制單元
它采用模塊化結構及多種智能化算法。它通過高速計數單元采集光電編碼器傳送過來的計數脈沖，經過計算，換算成吊桿的位移信號，通過現場485總線發送給主控制臺。它接受控制臺發來的控制指令，控制相應的吊桿運行。
11、傳感器單元
傳感器采用工業級的旋轉編碼器，精度600脈沖/轉。該傳感器最大優點為：高精度、免維護、高可靠性。可在惡劣環境下，可靠的工作。是工業控制最常用的轉速采集傳感器。同時兼容使用光電編碼器，根據用戶使用吊機的情況，選擇安裝。
12、滿足國家相關標準規范要求。

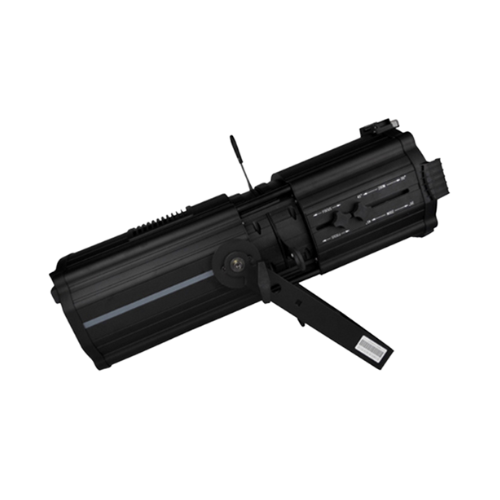

功能特點：
LEDs:COB集成，200W、白光
色溫：3200K/5600K
光通量：17000lm/18000lm
顯色指數（CRI）：>≥85Ra
LED燈珠壽命：＞50，000小時
電子調光：0-100%線性調光
出光角度：20°-45°、可調
電子頻閃：1-2次/秒
冷卻系統：熱管配無噪音風扇
顯示屏：LCD屏顯示
信號輸入與輸出：XLR3Pin與XLR 5pin
控制模式：國際標準DMX512信號
通道模式：1個通道/2個通道
防護：室內適用-IP20
使用環境溫度：-20℃-45℃
技術參數：
輸入電源：AC100V-240V，50/60HZ
功率：250W 凈重：9.2kgs
毛重11kgs
包裝尺寸700×305×310mm
